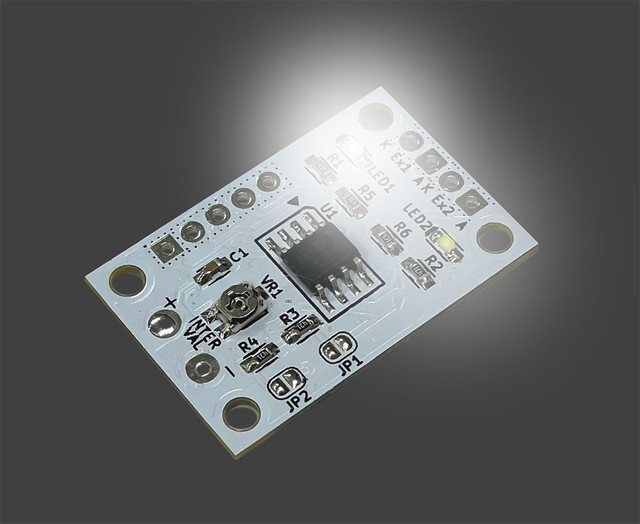

ELEKIT LK-ST7
チップLED調光・点滅キット
①ピカッピカッと点滅②ジワーっと点滅③調光④切れかけ電球風のランダム点灯の4つのモードから1つをジャンパーの設定で選びます。
点滅間隔を0.5～2秒の範囲で基板上の半固定抵抗で調節可能です。LED拡張端子付きで2個のLEDを追加できます。
また別売のLK-ST5やLK-ST6の制御信号としても利用できます。
●2コのLEDが選んだモードで交互に点滅
●ボリュームで点滅間隔を調節可能
●8ピンの表面実装ICのはんだ付けに挑戦
■製品仕様
電源/3.5 V ～ 5 V
基板サイズ/ 30 × 20 mm
点滅間隔/約 0.5 ～ 2 秒
消費電流/6 mA
■部品サイズ
抵抗:1608mm
LED:1608mm 白
IC:SOIC8
コンデンサ1608mm
半固定抵抗:3mm型
点滅間隔を0.5～2秒の範囲で基板上の半固定抵抗で調節可能です。LED拡張端子付きで2個のLEDを追加できます。
また別売のLK-ST5やLK-ST6の制御信号としても利用できます。
●2コのLEDが選んだモードで交互に点滅
●ボリュームで点滅間隔を調節可能
●8ピンの表面実装ICのはんだ付けに挑戦
■製品仕様
電源/3.5 V ～ 5 V
基板サイズ/ 30 × 20 mm
点滅間隔/約 0.5 ～ 2 秒
消費電流/6 mA
■部品サイズ
抵抗:1608mm
LED:1608mm 白
IC:SOIC8
コンデンサ1608mm
半固定抵抗:3mm型
はんだ付けに下記のものが別途必要になります
・ピンセット(先が細いもの。)
・フラックス(プリント基板用のもので無洗浄タイプのものに限る。)
・φ1 ～ 0.6mm程度のはんだ
・こて先が細いはんだごて
( ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。)
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
秋葉原本店取扱フロア:3階・ピンセット(先が細いもの。)
・フラックス(プリント基板用のもので無洗浄タイプのものに限る。)
・φ1 ～ 0.6mm程度のはんだ
・こて先が細いはんだごて
( ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。)
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
