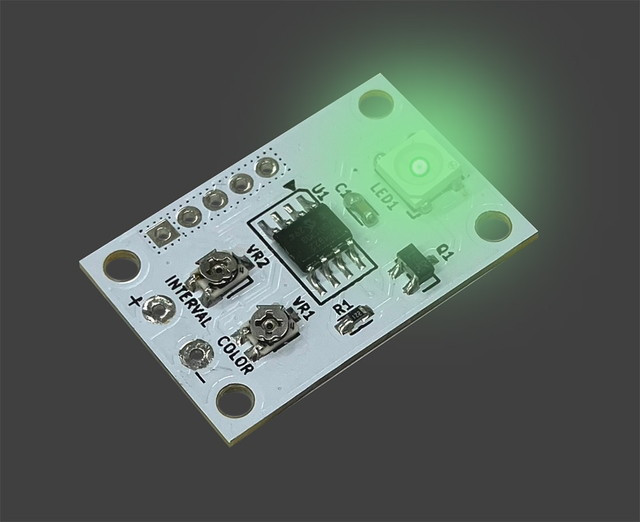

ELEKIT LK-ST8
フルカラーチップLED点灯・点滅キット
13種類の色またはミックス色から1つを選んで点灯・点滅させることができます。
点滅間隔は0.5 ～ 2秒の範囲で調節可能です。
チップ形の抵抗、トランジスタに加えて8ピンの表面実装ICやチップ半固定抵抗、4ピンのフルカラーチップLEDのはんだ付けに挑戦できます。
■製品仕様
電源/3.5 V ～ 5 V
基板サイズ/ 30 × 20 mm
点滅間隔/約 0.5 ～ 2 秒
消費電流/25 mA(最大)
■部品サイズ
抵抗:1608mm
LED:5050mm
IC:SOIC8
コンデンサ:1608mm
トランジスタ:TO-236
半固定抵抗:3mm型
点滅間隔は0.5 ～ 2秒の範囲で調節可能です。
チップ形の抵抗、トランジスタに加えて8ピンの表面実装ICやチップ半固定抵抗、4ピンのフルカラーチップLEDのはんだ付けに挑戦できます。
■製品仕様
電源/3.5 V ～ 5 V
基板サイズ/ 30 × 20 mm
点滅間隔/約 0.5 ～ 2 秒
消費電流/25 mA(最大)
■部品サイズ
抵抗:1608mm
LED:5050mm
IC:SOIC8
コンデンサ:1608mm
トランジスタ:TO-236
半固定抵抗:3mm型
はんだ付けに下記のものが別途必要になります
・ピンセット(先が細いもの。)
・フラックス(プリント基板用のもので無洗浄タイプのものに限る。)
・φ1 ～ 0.6mm程度のはんだ
・こて先が細いはんだごて
( ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。)
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
秋葉原本店取扱フロア:3階・ピンセット(先が細いもの。)
・フラックス(プリント基板用のもので無洗浄タイプのものに限る。)
・φ1 ～ 0.6mm程度のはんだ
・こて先が細いはんだごて
( ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。)
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
